Примеры исполнительных схем

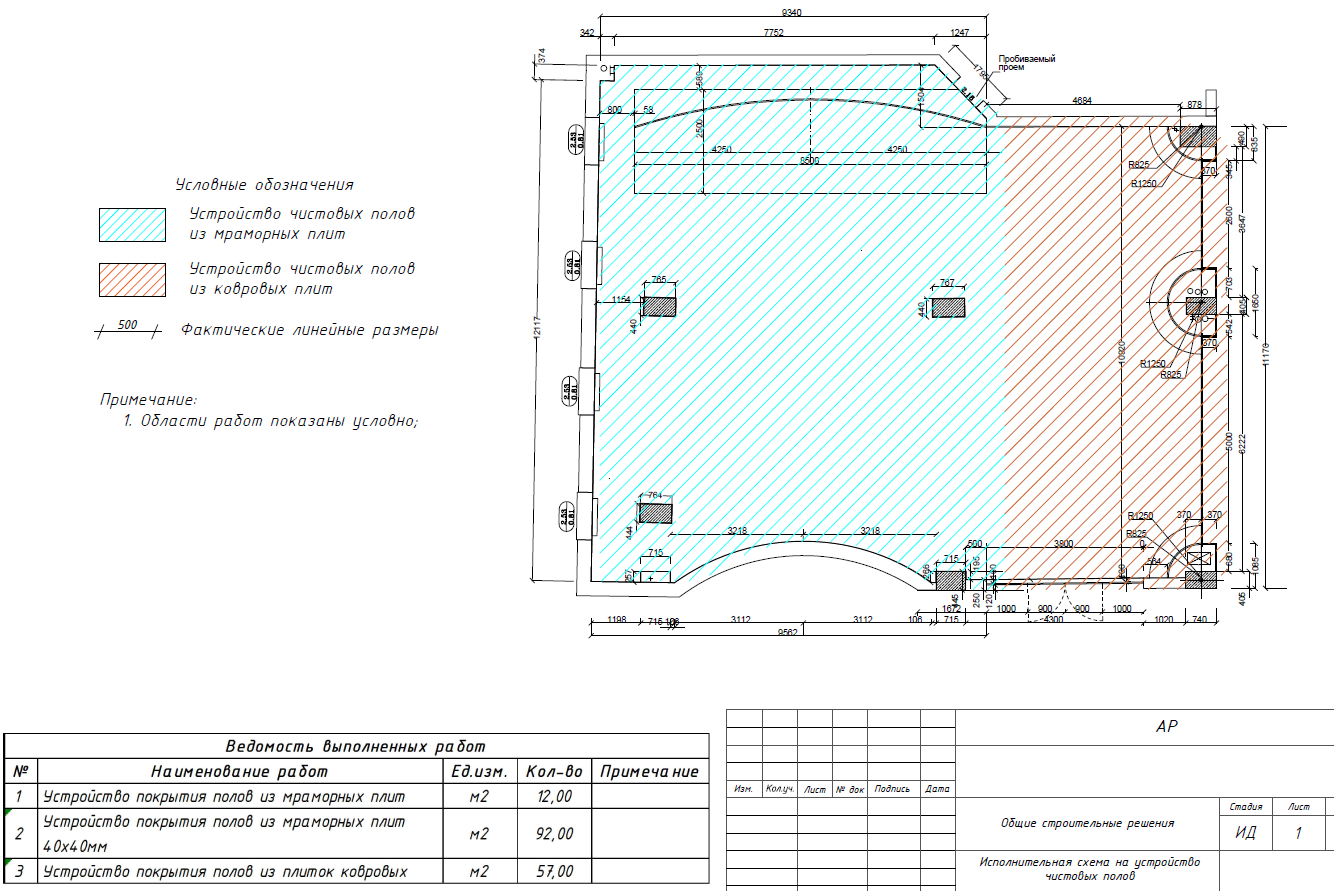

Раздел АР (устройство чистовых полов)
- На чертеже обязательно должна указываться зона выполнения работ с проектными и фактическими размерами
- Условные обозначения
- Ведомость объемов работ
- Требования к производству работ
- Оси или положение помещения или участка

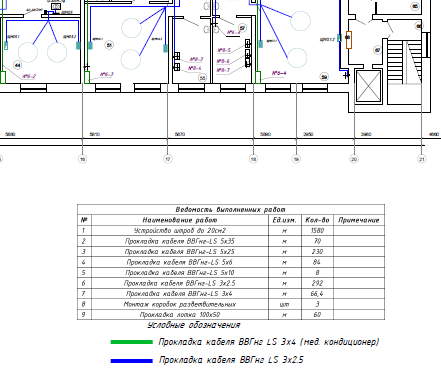

раздел ЭОМ (Прокладка кабельных линий)
- На чертеже обязательно должна указываться зона выполнения работ с фактическими размерами
- Условные обозначения
- Ведомость объемов работ
- Требования к производству электромонтажных работ
- Оси или положение помещения или участка
